الرادارات

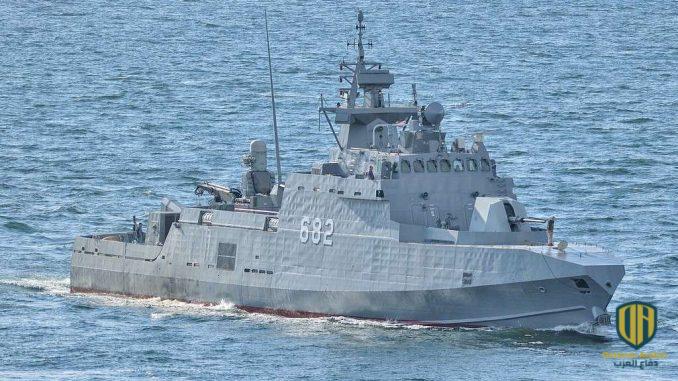

رادار رئيس من طراز MRR 3D NG المثبت في منصة اللنش أعلى مؤخرة البرج يمتلك المواصفات التالية:
- المصنع: شركة Thales الفرنسية
- النطاق: ثلاثي الأبعاد (3D)
- التصنيف: متعدد الوظائف، كشف وتتبع وتصنيف الأهداف الجوية والسطحية التقليدية والبطيئة الحركة، بالإضافة إلى دعم توجيه الصواريخ والمدافع.
-
نطاق التردد: G band (C-band)
-
معدل الدوران: 10 – 30 دورة /دقيقة
-
قدرة كشف وتتبع الصواريخ العاملة بنمط الطيران شديد الإنخفاض الملاصق لسطح البحر (Sea Skimming).
-
قدرة كشف الأهداف صغيرة الحجم من مسافة 40 كلم.
- قدرة كشف الأهداف السطحية من مسافة 80 كلم.
- قدرة كشف الطائرات المقاتلة من مسافة 125 كلم.
المدى الأقصى: 180 كلم
- الرادار مدمج مع نظام تعريف الصديق من العدو (IFF) المتاح بنمطين: الأول خاص بالدول العضوة في حلف الناتو ويعرف بـ Mode S & Mode 5، والثاني خاص بالدول غير العضوة مثل مصر ويعرف بـ National Secure Mode / NSM Mode.
– رادار طراز SCOUT Mk3 المثبت في المنصة على يمين رادار الـ MRR 3D NG، ويمتلك المواصفات التالية:
التصنيف: رادار مراقبة وملاحة متعدد الوظائف، يكشف ويتتبع الأهداف الجوية والسطحية ويدعم توجيه المدافع.
نطاق التردد: I/J band
- معدل الدوران: يعمل بثلاثة أنماط مختلفة حسب اختيار المشغل: 10 – 20 – 40 دورة/دقيقة.
-
قدرة كشف الأهداف الجوية المحلقة على الارتفاعات المنخفضة.
-
قدرة عالية في كشف الأهداف صغيرة الحجم حتى في الظروف الفوضوية الصعبة (Heavy Clutter) وإرتفاع البحر (High Sea States).
-
قدرة كشف وتتبع 500 هدف.
نظام Sting EO MK2، والذي يتم تثبيته على يمين مقدمة البرج، هو من إنتاج شركة Thales الهولندية. فهو يقدم مجموعة من المهام الخاصة بعمليات المراقبة وكشف وتتبع الأهداف الجوية والسطحية، بالإضافة إلى دعمه لتوجيه المدافع.
تتوفر في هذا النظام إمكانيات الكشف عن الصواريخ المنخفضة الطيران بكفاءة عالية، حتى في ظل الظروف الجوية التحديّة والتشويش الإلكتروني. الجرائم الضوئية تكون محمية بنظام راداري مزدوج قادر على العمل على نطاقين مختلفين من الترددات، فضلاً عن مستشعرات رصد حرارية بصرية متقدمة.
المكونات الرئيسية تتضمن:
- رادار يعمل على نطاقين: الأول I-Band يصل مداه إلى 120 كلم والثاني K-Band بمدى 36 كلم.
- كاميرا حرارية من نوع MWIR توفر رؤية ليلية متميزة.
- كاميرا تليفزيونية ملونة تضمن رؤية واضحة.
- كاميرا تليفزيونية بالأبيض والأسود لتعزيز القدرة على الرؤية.
- نظام تحديد المسافات بالليزر لضمان دقة عالية.
الرادار Pathfinder / ST MK2، المثبت على يسار مقدمة البرج، مخصص لأغراض الملاحة البحرية، وهو من إنتاج شركة Raytheon الأميركية.
أنظمة المراقبة الحرارية / الكهروبصرية تشمل:
- نظام LSEOS الكهروبصري المزود بكاميرا حرارية IR لتمكين الرؤية الليلية وكاميرا تليفزيونية بالأبيض والأسود.
- نظام تحديد المسافات بالليزر لزيادة درجة الدقة والتحكم.
أنظمة التحكم في النيران:
- يوفر رادار MRR 3D NG البيانات اللازمة لتوجيه الصواريخ والمدافع، مما يسهل عملية اتخاذ القرارات المناسبة ضد الأهداف المعادية.
- يدعم رادار SCOUT Mk3 توجيه المدافع والصواريخ ويغذي نظام إدارة المعارك ببيانات دقيقة.
- منظومة Sting EO MK2 تعزز من قدرات توجيه المدافع والصواريخ، مما يساهم في دقة عمليات الرماية.
- نظام LSEOS يعمل كذلك على دعم التوجيه وتحليل البيانات المستهدفة.
- تساعد أنظمة الكشف الحراري والرادارية في تحديد الأهداف لمنظومة Phalanx.
- يعمل رادار Pathfinder / ST MK2 على إمداد نظام إدارة المعارك بالبيانات الحيوية.
